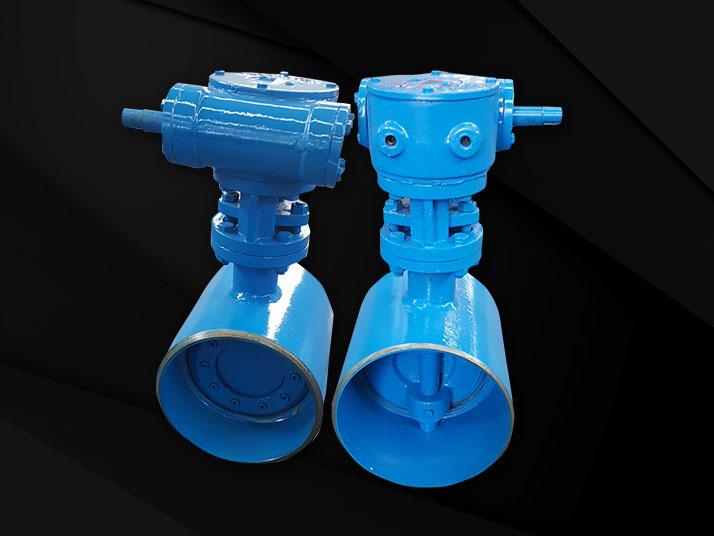

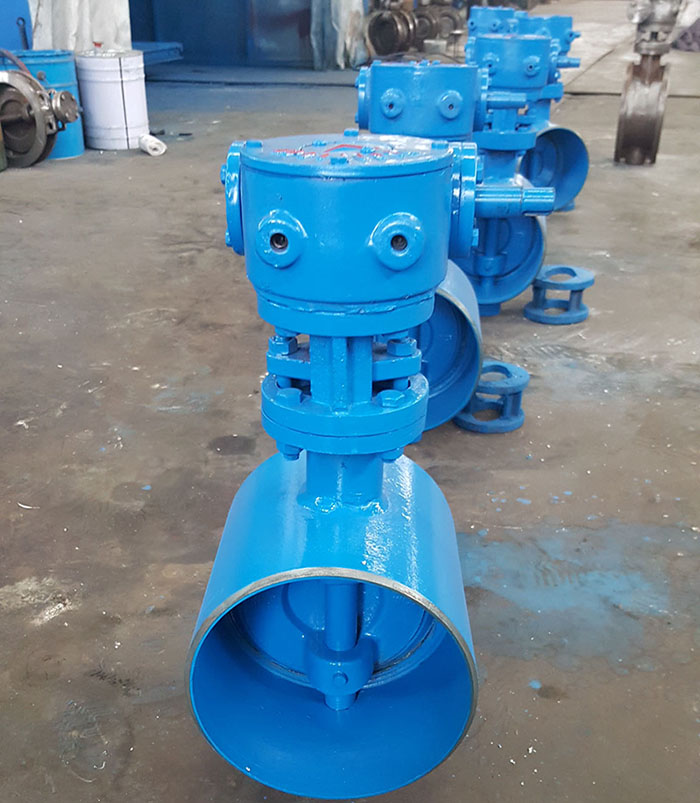

型號：D363H
通徑：
適用介質：石油、化工、冶金、水電
應用范圍：廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為1.0Mpa的管道上，用以連通、啟閉或調節介質量
產品介紹1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便
2、內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響
本蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為1.0Mpa的管道上，用以連通、啟閉或調節介質量。
本蝶閥系采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響。
焊接蝶閥機構，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。
目前 ,襯氟蝶閥,襯膠蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到*為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業?，F(xiàn)有一種的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。
本 蝶閥 采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于供熱、工業、冶金等管道作通風調節介質流量之用。其主要特點為:
1、設計新穎、合理、結構**，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
焊接蝶閥維護使用及安裝說明
1、本閥門安裝前，應將管道及閥門清洗干凈，密封面處不得有劃傷痕和污物，以免產生內漏或減少產品的使用壽命。
2、安裝時須仔細核對卡箍連接型號是否一致，卡箍與該閥連接處應安裝專用密封圈，使該閥與管道連接密封可靠。
3、該閥安裝完成通入壓力介質時，轉動手柄90°檢查內外密封，如無滲漏現象，即可投入正常使用。
4、使用過程中如發現蝶閥關閉時，內部仍有滲漏現象，須更換密封圈，重新正確安裝后再投入使用。
5、該蝶閥一般用于接通及斷開介質，也可以用于調節流量，但不要將該閥安裝于要求嚴格調節介質流量大小的系統中。
技術參數焊接蝶閥D363H主要技術參數：
|
公稱通經DN（mm) |
DN（100～1200）mm、in4～48 |
|
公稱壓力PN（MPa) |
強度試驗(1.5×PN)密封試驗(1.1×PN) |
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ |
|
適用介質 |
水、氣、熱水、油品 |
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
|
壓力等級 |
1.0MPa、1.6MPa、2.5MPa |
焊接蝶閥D363H連接尺寸：
|
公稱通徑DN（mm） |
尺寸/mm(1.6MPa) |
|||||||
|
L |
D1 |
D2 |
D0 |
H |
H0 |
A |
B |
|
|
80 |
180 |
90 |
78 |
157 |
90 |
350 |
194 |
186 |
|
100 |
190 |
110 |
96 |
157 |
100 |
376 |
194 |
186 |
|
125 |
200 |
135 |
121 |
205 |
113 |
410 |
268 |
252 |
|
150 |
210 |
161 |
146 |
205 |
130 |
468 |
268 |
252 |
|
200 |
230 |
222 |
202 |
235 |
205 |
586 |
306 |
300 |
|
250 |
250 |
278 |
254 |
235 |
235 |
638 |
306 |
300 |
|
300 |
270 |
330 |
303 |
296 |
275 |
734 |
416 |
400 |
|
350 |
290 |
382 |
351 |
296 |
309 |
827 |
416 |
400 |
|
400 |
310 |
432 |
398 |
296 |
346 |
924 |
416 |
400 |
|
450 |
330 |
484 |
450 |
400 |
392 |
1046 |
475 |
420 |
|
500 |
350 |
535 |
501 |
400 |
427 |
1138 |
475 |
420 |
|
600 |
390 |
636 |
602 |
400 |
509 |
1372 |
475 |
420 |
|
700 |
430 |
726 |
692 |
440 |
572 |
1590 |
592 |
565 |
|
800 |
470 |
826 |
792 |
440 |
638 |
1722 |
592 |
565 |
|
900 |
510 |
926 |
892 |
440 |
700 |
2025 |
592 |
565 |
|
1000 |
550 |
1028 |
992 |
440 |
765 |
2155 |
592 |
565 |
|
1200 |
630 |
1228 |
1192 |
500 |
860 |
2360 |
640 |
626 |
|
1400 |
710 |
1428 |
1392 |
500 |
986 |
2636 |
640 |
626 |
|
1600 |
790 |
1628 |
1592 |
500 |
1106 |
2906 |
640 |
626 |
